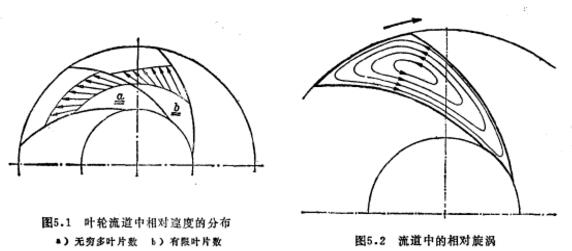

渣漿泵葉輪中不均勻的速度分布可以根據弗萊特勒(Pfleiderer)用流道中的相對旋渦來說明。在繞葉輪軸線旋轉的充滿無摩擦液體的封閉流道中，由于缺少相對于流道的剪切力，其中的所有液體質點就會形成繞公共旋轉軸線的旋轉運動,旋轉的方向與葉輪的角速度方向相反(圖5.2)。
在渣漿泵流道兩端開口的情況下，流道中的這種相對旋渦仍然存在，只是有某種變化而已。把相對旋渦疊加到通流流動上去，由于葉片正面上旋渦流動與通流流動方向相反，所以在該處形成較小的速度。在葉片背面，則兩種流動的方向相同，在該處得到較大的合速度。因而可重新得到如圖5.1 b所示的速度分布。
但由于輪葉之間的有限距離以及由此引起的葉片正而和背面之間的速度差，結果導致了流線的偏轉，尤其在葉輪的迭出口處更見如此，而偏轉的方向則與葉輪的旋轉方向相反。進口處的液流偏轉只是對避免進口處的液泡沖擊具有一定意義，但在實踐中可忽略不計。
